規格參數 外形尺寸推力曲線資料下載

命名規則：

08N3005A1-X-□□□

規格	說明
08	電機外徑：20mm
N	電機類型：貫穿式
30	機身長度：30mm
05	額定電流：0.5A
A1	絲桿代碼
X	配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、B（剎車）、C（一體式）
□	絲桿長度：□mm
□□□	絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數:

產品型號

電壓

額定

電流

保持

力矩

機身長

推薦

驅動器

08N3005A1-X-□□□

2.5V

0.5A

0.015N.m

30mm

脈沖型S-224D

08N4205A1-X-□□□

6.3

0.5A

0.03N.m

42mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

產品型號	絲桿直徑	導程	步長1.8°（mm）	斷電自鎖力（N）
A1	3.5mm	0.6096	0.003048	80
A2		1	0.005	40
A3		2	0.01	10
A4		4	0.02	1
A5		8	0.04	0

請注意：其他絲桿直徑、導程可根據客戶要求定制。

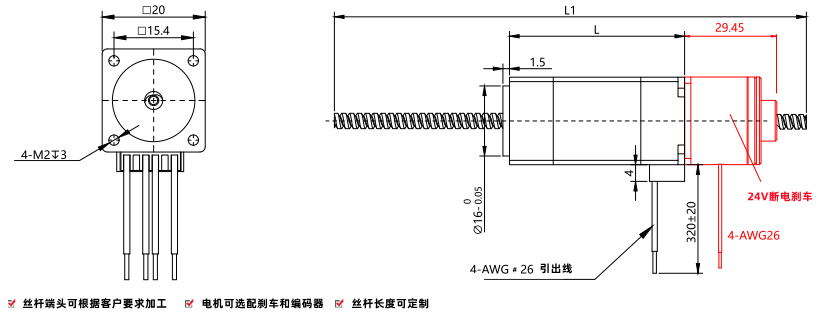

尺寸圖

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

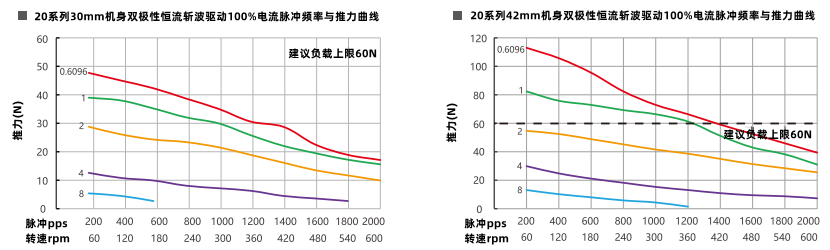

速度和推力曲線

以上曲線是用S-224D雙極性恒流斬波步進驅動器，在24Vdc條件下進行測試的。不同測試條件與運行工況將導致性能有所差異，合理的加減速將有助于提高電機性能，此處僅作參考，為確保使用壽命和可靠性，建議選用產品時留有50%以上余量。
